Blindagem e Aterramento para EMI
VEJA OS PRODUTOSBlindagem e aterramento eficazes para Interferência Eletromagnética (EMI) são técnicas fundamentais para ajudar a minimizar o ruído de EMI em componentes eletrônicos. No entanto, os projetos de sistemas elétricos estão se tornando mais complexos, com dispositivos menores e mais potentes em estreita proximidade — e frequentemente em condições adversas. Isso exige mais do que fitas laminadas e vedações comuns.
Na 3M, aplicamos décadas de experiência em fitas e vedações eletricamente condutoras construídas de ponta a ponta para um controle robusto de EMI. Isso resulta em fitas de blindagem e aterramento que ajudam a minimizar o ruído de EMI, mesmo através do espaços da linha de colagem. Assim, garantimos desempenho onde importa — na conformabilidade, na adesão, na resistência elétrica e muito mais — para maior relação sinal-ruído (SNR) em uma ampla faixa de frequências. Isso significa soluções que ajudam a atender de forma consistente os seus desafios de design e requisitos de EMC.
Benefícios
-
Eficácia de BlindagemA ciência dos materiais 3M em ação - enchimentos, partículas e suportes condutores que ajudam a fornecer diferentes níveis de redução de EMI em todas as frequências
-
Aterramento ConfiávelBaixa resistência elétrica, alta adesão e materiais de fita conformáveis que permitem contato confiável com vários substratos -
Estabilidade MecânicaAs fitas são testadas pela 3M para um desempenho confiável e repetível em diversas aplicações e em uma variedade de ambientes e frequências
-
Liberdade de DesignNossas soluções de espessura fina, que só precisam retirar a fita protetora e colar, são aplicadas rapidamente e são fáceis de projetar em qualquer ponto do processo de design
Fitas Eletricamente Condutoras e Fitas de Vedação 3M™
-
Nossa experiência no desenvolvimento de soluções elétricas e adesivas está enraizada em produtos eletrônicos de consumo e consistentemente focada nos desafios de design mais dinâmicos, complexos e exigentes em EMI. Os materiais de blindagem de EMI e soluções de aterramento da 3M incluem:
Tipos de Fita:
- Fitas de face única para aplicações de blindagem, aterramento e cobertura de EMI
- Fitas dupla face (fitas de revestimento duplo e de adesivo transferível) para aterramento e blindagem de EMI nos espaços da linha de colagem.
Suportes/Condutores:
- Fitas condutoras de tecido - flexíveis e conformáveis
- Fitas laminadas - excelente desempenho de blindagem
Principais aplicações para Fitas Eletricamente Condutoras e Fitas de Vedação 3M™
Veja como nossas amplas combinações de fitas, vedações de EMI, suportes condutores e adesivos podem ajudá-lo a resolver alguns dos seus desafios mais complexos relacionados à blindagem e aterramento, com benefícios como alta adesão, baixa liberação de gases, longa vida útil e o alto desempenho dos adesivos condutores sensíveis à pressão (CPSAs) testados em confiabilidade.
Veja os Perfis de Aplicações para EMI (PDF em inglês, 821 KB)
-
-

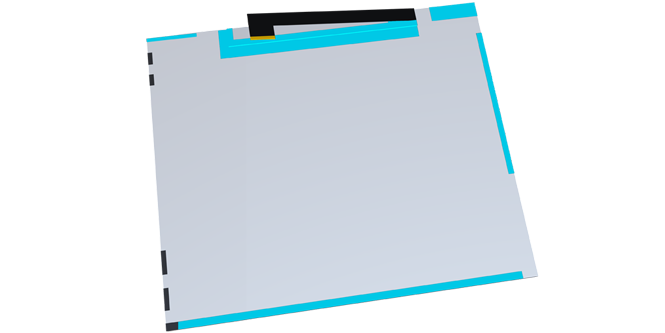

Envoltórios para telas
Telas tipo touch de LCD geralmente são construídas com armações de plástico para atender às especificações de peso. No entanto, essas armações ainda precisam de suporte estrutural e controle de EMI em um espaço pequeno. As Fitas Eletricamente Condutoras 3M™ podem ajudar a fornecer essa estabilidade mecânica leve, além de blindagem contra EMI e um caminho de aterramento confiável para reduzir o ruído de EMI induzido entre o painel touch e o LCD, causado pela pressão de toque repetida. Nossas fitas também podem ajudar a evitar problemas de descarga eletrostática (ESD).
Produtos em destaque:
-
-

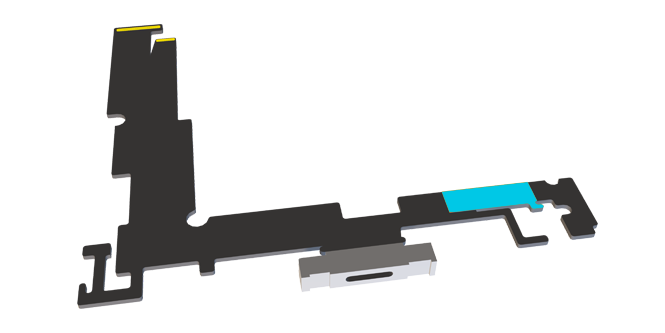

Aterramento de FPC/PCB
Placas de circuito impresso flexível (FPCs) são frequentemente usadas em espaços compactos devido à sua flexibilidade e leveza. Quando a FPC não é aterrada corretamente, a tensão de "polarização" produz uma transmissão indesejada de sinal ou interferência eletromagnética (EMI). As Fitas Eletricamente Condutoras 3M™ apresentam alta adesão e baixo R para criar uma conexão de aterramento confiável que diminui o ruído de EMI, reduz a polarização e diminui o ruído de radiofrequência (RF) irradiado. Além disso, fitas conformáveis ajudam a manter a flexibilidade que você precisa, preservando a liberdade mecânica da FPC.
Produtos em destaque:
-
-

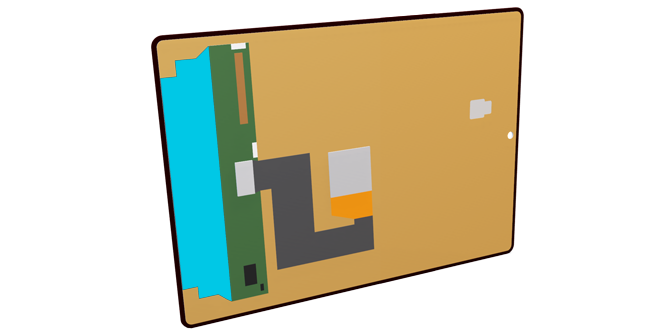

Blindagem de telas de chip on flex (COF)
COFs podem encurtar os caminhos dos sinais, acelerar o tempo de resposta, aumentar a dissipação de calor e reduzir as etapas de montagem. No entanto, em aspectos de design, FPCs são muito finas e flexíveis – deixando-as vulneráveis à EMI.
Fitas face única eletricamente condutoras da 3M são finas, mas conformáveis, permitindo uma proteção completa contra EMI mesmo em superfícies curvas. Sua alta aderência ajuda a superar a tensão após a laminação e a evitar problemas relacionados a levantamentos. Fitas laminadas oferecem excelente condutividade baseada no eixo XYZ e resistência elétrica do eixo XY, por meio de seus adesivos condutores, e fornecem uma eficácia de blindagem de até 70 dB em frequências selecionadas.
Produtos em destaque:
-
-

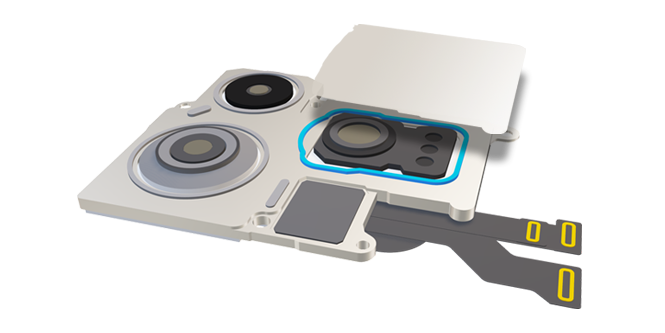

Blindagem no espaço da linha de colagem
Mesmo com projetos otimizados de aterramento e gaiola de Faraday, a EMI pode ser um problema real em altas frequências. Isso é especialmente verdadeiro se as fitas eletricamente condutoras padrão deixarem lacunas/fendas de colagem relacionadas à espessura do adesivo. O desempenho ruim da fita pode resultar em diafonia, EMI dispersa, ruído e outros problemas. As Fitas Eletricamente Condutoras 3M™ são flexíveis, conformáveis e apresentam adesivos condutores sensíveis à pressão que fornecem blindagem inerente contra a EMI. Essas fitas são excelentes para um posicionamento preciso em espaços apertados para linhas de colagem 100% seladas contra EMI, reduzindo a diafonia, o ruído no circuito, os efeitos de antenas, a suscetibilidade da FPC e as emissões espúrias.
Produtos em destaque:
Aterramento de espaços mais amplos
EM BREVE:
Fita de Vedação Eletricamente Condutora 3M™ Série MSG7000SDXFlexibilidade
Fita Dupla Face Eletricamente Condutora 3M™ 5113DFTMaior eficácia de blindagem
Fita Dupla Face Eletricamente Condutora 3M™ Série 9772
-
-

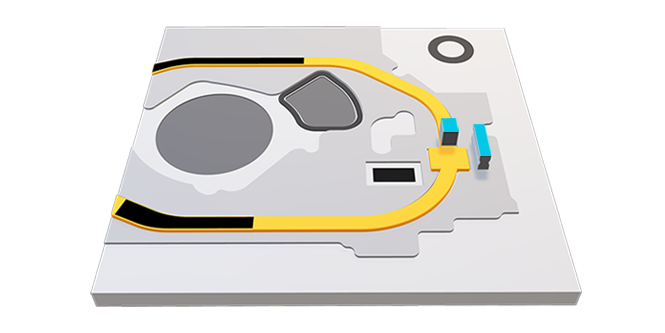

Tampas da lata de blindagem
Substitua grandes tampas de latas de blindagem – e otimize seu design com as finas e elegantes fitas adesivas condutoras da 3M. Apresentando enchimentos de partículas condutoras e uma variedade de folhas metálicas e suportes revestidos, nossas fitas fornecem blindagem comparável à de componentes metálicos, economizando espaço, peso e custo. Elas são flexíveis e conformáveis para ajudá-lo a eliminar espaços no design da gaiola de Faraday, ao mesmo tempo em que expandem a liberdade de projeto.
Produtos em destaque:
-
-

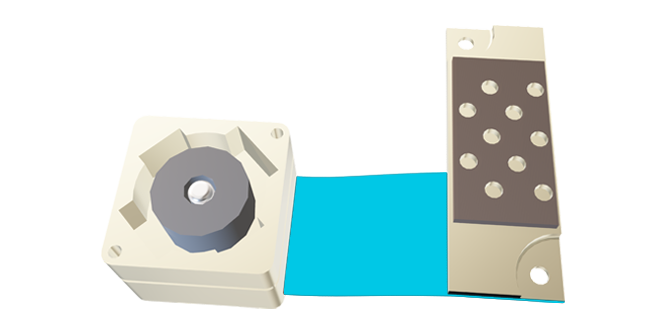

Aterramento de sensores
Razões sinal-ruído (SNR) mais altas são essenciais em aplicações de sensores para detecção e classificação precisas. A corrente elétrica e a impedância de aterramento são os principais desafios, pois podem causar distorções nas entradas da fonte de dados e impedir a análise, priorização e processamento rápidos e precisos de mensagens críticas. Usadas para fixar sensores a FPCs ou PCBs, as Fitas Eletricamente Condutoras 3M™ ajudam a ampliar, estabilizar e reforçar o plano de aterramento sob o sinal para auxiliar a diminuir o ruído de EMI.
Produtos em destaque:
Fita Face Única Eletricamente Condutora 3M™ 5113SFT
Condutividade do eixo Z
Fita de Adesivo Transferível Eletricamente Condutora 3M™ 9703Maior eficácia de blindagem
Fita Dupla Face Eletricamente Condutora 3M™ Série 9772Aterramento de espaços mais amplos
EM BREVE:
Fita de Vedação Eletricamente Condutora 3M™ Série MSG7000SDX

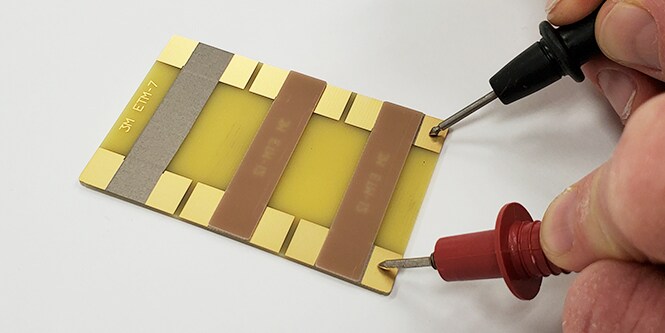

Soluções testadas para o futuro
-
É provável que você esteja projetando eletrônicos que devem funcionar de forma confiável em lugares onde nunca funcionaram antes. É por isso que, na 3M, estamos testando para o futuro. Nossos métodos incluem:
- Simulação e modelagem
- Medição da frequência
- Testes de confiabilidade para idade, umidade e ciclos de temperatura
- E mais
Em muitos casos, a 3M pode concentrar nossos recursos técnicos e de teste para ajudar a identificar a solução certa para você e seus clientes. Não importa qual seja seu campo de atuação, você pode ter certeza de que as soluções especificadas de blindagem, aterramento e absorção de EMI da 3M terão desempenho comprovado. Praticamente em qualquer lugar do mundo. Agora e no futuro.
-
Produto em destaque
-
A Fita Face Única Eletricamente Condutora 5113SFT é uma fita de tecido face única (SFT) e eletricamente condutora de eixo XYZ. Esta combinação do suporte condutor de tecido revestido de Níquel (Ni) /Cobre (Cu)/ Níquel (Ni) com o adesivo condutor de poliolefina patenteado, enchido com partículas de grafite revestidas de Ni, oferece:
- Alta adesão
- Baixa resistência
- Vida útil de quatro anos
- Desempenho de longo prazo em altas temperaturas
- Ótimo desempenho de aterramento para uma ampla gama de substratos e tipos de superfície
Veja a eficácia da blindagem de EMI em ação
-
[MUSIC PLAYING]
Materiais condutores padrão nem sempre são suficientes para proteger componentes contra a EMI. Nesta demonstração, um dispositivo que emite um sinal de 2,4 GHz é colocado em uma caixa de metal com parede lateral de 1,0 mm e vedado com vários materiais. A folha de cobre padrão mais um adesivo condutor padrão não têm efeito perceptível no sinal. Já os nossos adesivos condutores de alto desempenho oferecem capacidades de blindagem muito além dos materiais convencionais para EMI. Nossa fita face única bloqueia o sinal, proporcionando uma blindagem robusta e de alta frequência, além de contato elétrico confiável para áreas pequenas de aterramento.
Recursos
-
Folheto/Guia de Seleção para EMI/RFIFaça o Download (PDF em inglês, 2,5 MB)Perfis de AplicaçãoFaça o Download (PDF em inglês, 821 KB)EMI Blog: O SinalVeja o blogVídeo: Como trabalhar com conversores
Precisa de ajuda?
Você tem perguntas ou precisa de assistência com seus desafios de design para a interferência eletromagnética (EMI)? Envie-nos uma mensagem. Inclua o máximo de informações possível para que possamos responder prontamente e com precisão.
