Para operar com eficiência, sistemas elétricos dependem de uma supressão eficaz de ruídos. No entanto, os dispositivos estão sendo projetados para serem cada vez menores e mais próximos uns dos outros, e devem operar em uma gama mais ampla de ambientes eletromagnéticos. O controle da interferência eletromagnética (EMI) é um verdadeiro desafio. Mas a 3M entrega exatamente isso, com soluções de materiais baseadas em décadas de experiência na absorção de EMI e na blindagem magnética. Isso significa alta capacidade de absorção magnética, alta permeabilidade, opções de baixa resistividade e muito mais – para uma integridade de sinal aprimorada em frequências de <1 MHz a 10 GHz. Isso também significa a capacidade de direcionar frequências para o gerenciamento da EMI que atendam aos seus desafios específicos de design e requisitos de Compatibilidade Eletromagnética (EMC).
Benefícios
-
Supressão de RuídoAjude a absorver o ruído de EMI ou influencie nos campos eletromagnéticos (EM) para ajudar a melhorar a integridade do sinal para um desempenho ideal do dispositivo
-
Opções de Perda Magnética e Larguras de BandaOs absorvedores estão disponíveis em uma variedade de valores de perda magnética para absorver altos níveis de ruído em sua faixa de frequência-alvo
-
ConfiabilidadeTested to perform in a broad range of applications and environments
-
Liberdade de DesignAplicação rápida e fácil em laboratório ou em ambientes reais com soluções que só precisam retirar a fita protetora e colar, em qualquer ponto do processo de design
Absorvedores de EMI de campo próximo e materiais de blindagem magnética da 3M
-
Absorvedores de EMI
A ciência dos materiais da 3M em ação - materiais compostos flexíveis que incorporam partículas magnéticas especializadas e um adesivo sensível à pressão (PSA) não condutor para absorver a EMI em uma ampla faixa de frequências. Versões muito finas permitem fácil funcionabilidade e menos reprojetos. A 3M também oferece uma versão híbrida que realiza tanto a blindagem eletromagnética quanto a absorção em frequências de banda larga.
Material de blindagem magnética
Materiais magnéticos finos ajudam a proteger componentes e circuitos e melhoram a eficiência do seu sistema. A alta permeabilidade magnética e a baixa perda magnética auxiliam no redirecionamento do campo de fluxo para aplicações inferiores a 15 MHz.
Principais aplicações para Absorvedores de EMI 3M™
Veja como nossa ampla gama de materiais compostos flexíveis pode absorver a EMI, com benefícios como melhor integridade do sinal, maior desempenho da antena e redução da interferência da EMI em um dispositivo. A maioria dos nossos absorvedores magnéticos 3M apresenta adesivos sensíveis à pressão para facilitar a aplicação.
-
Fixação em componentes com muito ruído
As trilhas de placas de circuito impresso (PCB)/placas de circuito impresso flexível (FPC) são fontes potenciais de EMI irradiada, podendo propagar sinais de EMI entre módulos ativos. Esses sinais de EMI podem ser atenuados ao colocar absorvedores sobre as trilhas afetadas. Da mesma forma, gabinetes como latas de blindagem são fontes potenciais de emissões de EMI irradiadas externamente, bem como de ruído acoplado entre elementos dentro de uma caixa. Nesse caso, colocar um absorvedor magnético fino sobre ou dentro da blindagem condutora pode melhorar de maneira significativa o ambiente eletromagnético geral e, ao mesmo tempo, economizar espaço.
-
Produtos em destaque:
Para trilhas e gabinetes pequenos
-
Sub 2.5 GHz:
Material Direcional de Campo de Fluxo 3M™ EM25TP -
2-7 GHz:
EM BREVE: Absorvedor de EMI 3M™ Série AB3000 -
Sub-2,5 GHz e ambientes severos:
EM BREVE: Absorvedor de EMI 3M™ Série AB8000 -
Redução média de ruído e maior vida útil:
EM BREVE: Absorvedor de EMI 3M™ Série AB7000E -
Gabinetes grandes:
Absorvedor de EMI 3M™ AB5000HF e Absorvedor de EMI 3M™ Série AB5000SHF
-
Fixação a microprocessadores
As altas frequências de clock dos módulos de dados e circuitos integrados (CIs) podem levar à indução de interferência eletromagnética interna e externa em ambientes próximos. Esse ruído de EMI pode afetar as bandas de frequência de telecomunicações e Wi-Fi. Isso pode ser evitado com a colocação de absorvedores com alta perda magnética para capturar as frequências de clock e seus harmônicos. Absorvedores finos podem ser facilmente colocados sobre circuitos agressores para suprimir o ruído. Os CIs também podem criar calor, então absorvedores de resina de silicone são uma boa escolha para a supressão de ruído em temperaturas elevadas.
-
Produtos em destaque:
-
Sub 2,5 GHz e ambientes severos:
EM BREVE: Absorvedor de EMI 3M™ Série AB8000 -
Resina estável:
EM BREVE: Absorvedor de EMI 3M™ Série AB7000E
-
Inserção entre módulos
O ruído dos empilhamentos de PCBs pode ser causado pelos acoplamentos trilha a trilha ou indutor a trilha. Diferentemente das folhas de metal, absorvedores finos com alta blindagem magnética e perda não conseguem suportar correntes de superfície que podem levar a problemas adicionais de EMI. A 3M oferece absorvedores de EMI muito finos e de alto desempenho para encher espaços sem precisar reprojetar o sistema elétrico. A 3M também fornece materiais com alta blindagem magnética e alto desempenho na absorção de EMI.
-
Produtos em destaque:
-
Alta blindagem magnética e eficiência de absorção de até 2,5 GHz:
Material Direcional de Campo de Fluxo 3M™ EM25TP -
Redução média de ruído e maior vida útil:
EM BREVE: Absorvedor de EMI 3M™ Série AB7000E -
2-7 GHz:
EM BREVE: Absorvedor de EMI 3M™ Série AB3000
-
Enrolamento/fixação de cabos
Sejam eles convencionais ou do tipo flex flat, os cabos podem emitir EMI e atuar como antenas para sinais externos de EMI que podem se acoplar aos componentes conectados. Cabos flexíveis planos também podem criar EMI condutiva entre módulos. Para cabos convencionais, indutores ou absorvedores finos podem ajudar a criar um design de EMI econômico e eficiente. As soluções para cabos flex flat são relativamente pequenas e podem suprimir o ruído de EMI em um ambiente de espaço apertado - colocar um absorvedor de EMI na parte superior é uma boa solução.
-
Produtos em destaque:
Cabos curtos/cabos flex flat
-
Sub 2.5 GHz:
Material Direcional de Campo de Fluxo 3M™ EM25TP -
Redução média de ruído e maior vida útil:
EM BREVE: Absorvedor de EMI 3M™ Série AB7000E -
Ambientes severos:
EM BREVE: Absorvedor de EMI 3M™ Série AB8000 -
2-7 GHz:
EM BREVE: Absorvedor de EMI 3M™ Série AB3000 -
Formato de rolo:
Absorvedor de EMI 3M™ AB5000HF e Absorvedor de EMI 3M™ Série AB5000SHF
-
Essas informações são apenas complementares e não pretendem substituir as informações detalhadas encontradas nas folhas de dados técnicos da 3M. O desempenho real é baseado no tamanho do absorvedor e em seu posicionamento em uma aplicação específica.
-
Desempenho da absorção de EMI
Disponíveis em uma variedade de espessuras e características de desempenho, nossos absorvedores de EMI/RF permitem que você suprima ruídos e proteja eletrônicos próximos, tudo isso com o nível desejado de permeabilidade e perda magnética para suas frequências-alvo. Você pode minimizar o ruído e a diafonia, aumentar a relação sinal-ruído (SNR) de alta frequência e melhorar a integridade e a confiabilidade do sinal em frequências de até 10 GHz.
Desempenho definido do absorvedor

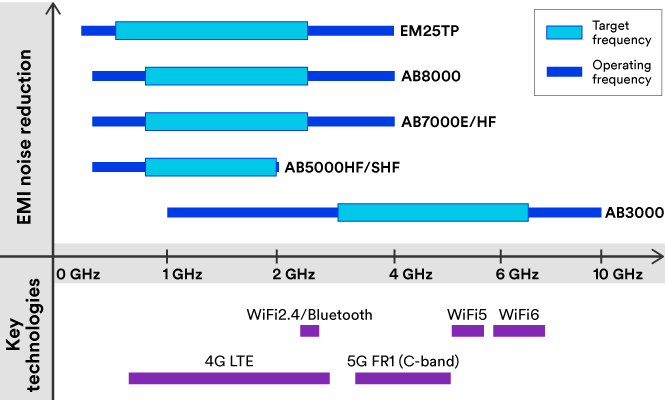

A faixa de frequência operacional é aquela em que a parte imaginária do gráfico de permeabilidade excede ~50% do seu valor máximo. A faixa de frequência-alvo é o "ponto ideal" para máximo desempenho. Isso é baseado em frequências de aplicações-chave (por exemplo, Long Term Evolution – LTE – e Wi-Fi). O eixo de redução de EMI é baseado principalmente nas propriedades magnéticas dos materiais (ou seja, permeabilidade e permissividade).
-
Desempenho da blindagem magnética

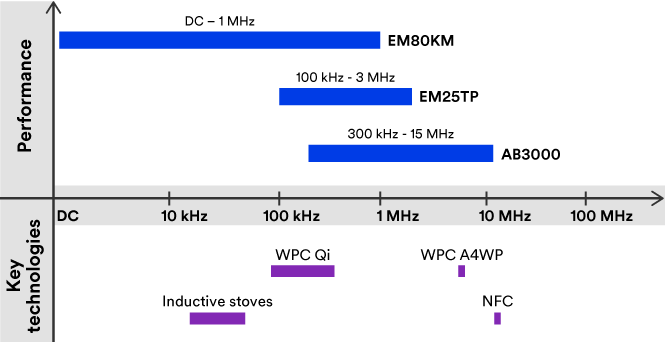

Estas soluções de blindagem de EMI/EMC fornecem blindagem magnética para ajudar a proteger dispositivos eletrônicos de campos magnéticos externos baixos (<15 MHz). Esses materiais oferecem a permeabilidade desejada para uma blindagem eficiente dos campos magnéticos, especialmente o EM80KM, devido à alta permeabilidade magnética. Alguns de nossos outros materiais também apresentam excelente desempenho de absorção de EMI, de 200 MHz a 4 GHz.
-
Produto em destaque
-
Este versátil material magnético ajuda a proteger componentes eletrônicos e circuitos sensíveis em uma ampla gama de aplicações. Ele funciona tanto como um material de blindagem magnética quanto como um absorvedor de frequência ampla – permitindo a permeabilidade desejada para frequências abaixo de 5-10 MHz e sendo um excelente absorvedor de EMI em campos eletromagnéticos de 200 MHz a 4 GHz.
Soluções testadas para o futuro
-

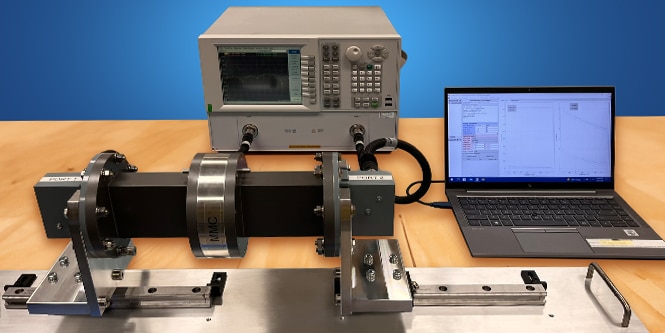

Na 3M, estamos testando nossas soluções de absorção de EMI e blindagem magnética para o futuro. Nossos recursos de teste incluem:
- Simulação e modelagem
- Medição da frequência
- Magnetização de material
- Testes de confiabilidade para idade, umidade e ciclos de temperatura
- E mais
Em muitos casos, a 3M pode concentrar nossos recursos técnicos e de teste para ajudar a identificar a solução certa para você e seus clientes. Não importa qual seja seu campo de atuação, você pode ter certeza de que as soluções especificadas serão testadas e comprovadas quanto ao desempenho. Praticamente em qualquer lugar do mundo. Agora e no futuro.
-
Vídeo: Assista à blindagem magnética eficaz em ação
-
[MUSIC PLAYING]
Nesta demonstração, você verá os efeitos de uma variedade de materiais em um ímã de rotor giratório. Uma placa de plástico de 0,7 mm e uma folha de cobre de 0,1 mm não têm efeito — o campo magnético permanece desbloqueado e o rotor continua girando. Em seguida, apresentamos os Materiais Direcionais de Campo de Fluxo 3M™, que proporcionam blindagem parcial e total do fluxo magnético para desacelerar ou parar o rotor. A 3M fornece uma variedade de soluções de blindagem magnética, incluindo materiais que podem funcionar tanto como blindagens magnéticas quanto como absorvedores.
