Fita isolante autofusão de borracha, ajudando a proteger e isolar até 69 kV.
-
O isolamento primário ajuda a manter as luzes acesas.
O trabalho do eletricista é fundamental para manter nosso mundo ligado o que requer concentração, conhecimento técnico e habilidade. Alguns dos trabalhos mais perigosos são feitos por eletricistas em aplicações de média e alta tensão. As fitas isolantes de autofusão de borracha e silicone têm a classificação dielétrica mais alta entre as fitas isolantes fabricadas pela 3M e são um produto confiável na caixa de ferramentas da maioria dos eletricistas e instaladores de média e alta tensão. Com um revestimento apropriado, suas propriedades de autofusão ajudam a eliminar vácuos em áreas críticas que podem causar falhas catastróficas.
Mas tem mais. Os profissionais sabem que a fita autofusão de borracha pode oferecer mais do que apenas isolamento de alta tensão e costuma ser usadas em diversas aplicações de baixa tensão também.
Para avaliar fita autofusão de borracha para a sua aplicação, clique aqui.
-

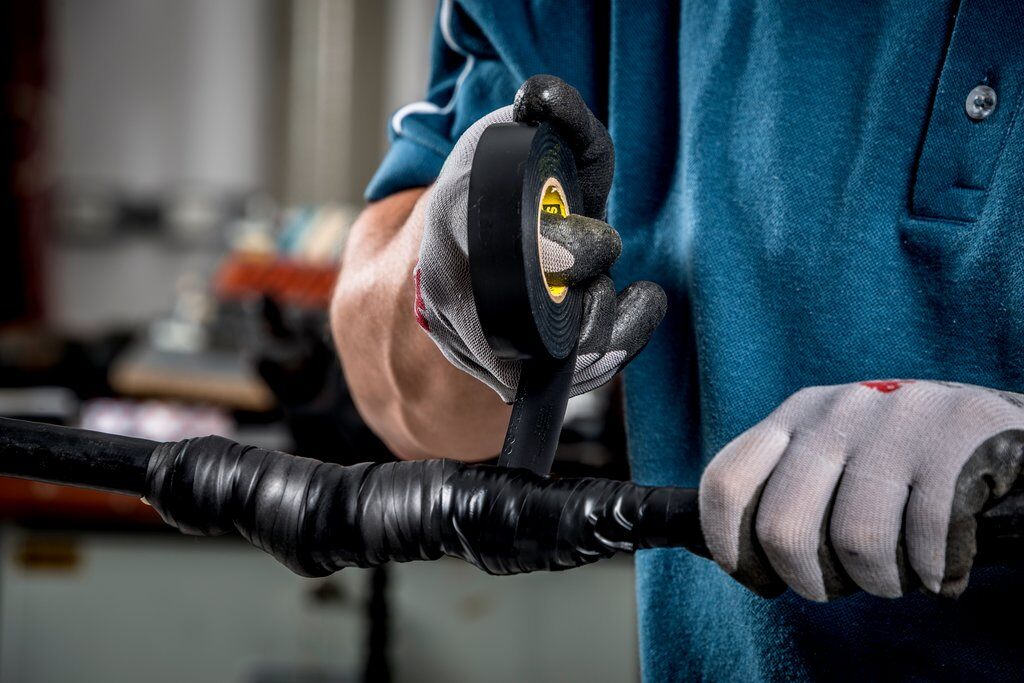

A aplicação de fita em um cabo de alta tensão pode ser demorada e propensa a erros. A fita autofusão de borracha foi projetada para esticar até quase 700%. Alongar a fita assim leva à compressão, e isso resulta na autofusão que oferece bom isolamento e proteção contra umidade.
Em uma emenda de fita típica, você vai puxar a fita, esticando-a até o ponto de ruptura. A largura da fita diminui para cerca de 1/3 do tamanho original. Muitas vezes, você fará a instalação em um local apertado, dificultando a aplicação da técnica. Realizar esse processo durante a aplicação é fundamental para perceber os muitos benefícios de desempenho da fita autofusão de borracha.
-
- Realizar uma pressão por igual sobre o alongamento ajuda a eliminar vácuos e saliências durante a aplicação.
- Uma boa fita de borracha não se quebrará quando você fizer a instalação elétrica.
- As emendas e as terminações devem sempre ser revestidas com fita isolante Scotch 33+ para proteção contra contaminantes químicos e danos físicos. Os revestimentos de PVC ajudam a evitar que o seu cabo colete detritos.
- A resistência dielétrica da fita de borracha aumenta à medida que você adiciona camadas. Para aplicações de baixa tensão (< 600 V), aplique sempre pelo menos 2 camadas com meia sobreposição.
Desempenho em alta temperatura
Projetada para vencer o calor.
-
Qualquer pessoa que tenha deixado um rolo de fita de PVC de uso geral na cabine de seu caminhão em um dia de verão muito quente pode atestar o fato de que o calor amolece a cola. O calor extremo a derrete e faz escorrer.
A fita autofusão de borracha da 3M tem temperatura funcional até 90 °C em regime contínuo, podendo chegar a 130ºC em regime de emergência. Por causa desse atributo de calor alto, é comum usar fita autofusão de borracha em aplicações de baixa tensão para vedação e isolamento de umidade nas industrias:
- Linhas de produção com fornos
- Siderúrgicas
- Perto de saídas de calor
- Máquinas e motores que funcionam a quente
A 3M também fabrica uma fita isolante de borracha de silicone para aplicações em que são encontradas temperaturas de classe "H" (180 °C), ou seja, cabos de borracha de silicone.
- A fita isolante de borracha de silicone de autofusão Scotch® 70 é utilizada para vedação ambiental, isolamento (normalmente de 5 a 46 kV), resistência a UV e proteção contra arcos voltaicos e em aplicações muito quentes.
- Essa característica também pode ser extremamente importante em aplicações na indústrias naval, militar e aeronáutica, onde a limitação de peso e a minimização de espaço são fundamentais.
Controle de umidade
A autofusão ajuda a deixar o produto à prova d'água e ar.
-
As fitas autofusão de borracha repelem umidade e são uma ótima solução para aplicações externas ou em bueiros onde a água pode acabar se infiltrando.
Em unidades de produção e instalações de manufatura onde haja vapor, água pingando e umidade elevada, as fitas autofusão de borracha oferecem boa parte da proteção contra umidade.
Em um ambiente severo, sujeito à exposição a produtos químicos e fluidos agressivos, utilize por cima da fita autofusão de borracha a fita Scotch 33+.
-
Mais espesso para revestimento. Projetado para o balanço.
As maquinas elétricas e motores em uma linha de produção submetem conexões elétricas a vibrações extremas. As fitas de borracha são tipicamente 4 vezes mais grossas que as fitas elétricas de vinil e fornecem proteção mecânica extra para conexões como condutores do motor que estão sujeitas a vibrações constantes. Eles também fornecem excelente acolchoamento e conformabilidade em torno de superfícies com bordas irregulares, ásperas ou afiadas, como barramentos e conexões de parafusos divididos.
Veja a Fita Elétrica de Alta Tensão ScotchMR 23 em ação.

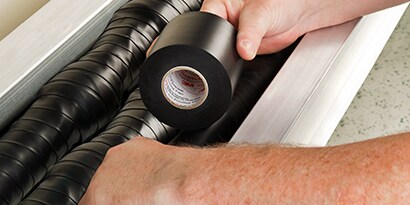

Tipos de borracha, fitas de isolamento e emendas
-
Fitas isolantes primárias de 600V a 69kVFita autofusão de borracha para aplicações de terminação, emenda e barramento. É recomendada para aplicações de baixa, média a alta tensão. Elas oferecem as classificações de desempenho mais altas de fitas feitas pela 3M, com excelente elasticidade.
- Espessura: 0,76 mm
- Temperatura operacional: 90°C
- Alongamento: 700%
- Isolamento primário de até 69kV
Fita premium
-
Fitas de borracha de silicone de autofusãoFita de borracha de silicone de autofusão. Usada em aplicações de média tensão e aquelas com restrições de peso. Excelente resistência a ozônio, arco voltaico e centelhas.
- Espessura: 0,30mm
- Temperatura operacional: até 180°C
- Alongamento: 450%
- Isolamento primário de até 69 kV
-
Fitas de cambraia envernizadaA primeira fita isolante fabricada pela 3M. Tecido de cambraia e algodão enrijecido com verniz isolante elétrico. Cria uma proteção isolante forte quando envolvida em um cabo, emenda ou barra de barramento.
- Espessura: 0,17mm
- Temperatura operacional: 105°C
- Largura: 0,19mm ou 0,50mm
- Acabamento em óleo
- Excelente resistência dielétrica
Fita premium
Fitas isolantes e produtos de aterramento
Em aplicações que envolvam corrente de média a alta tensão; produtos de blindagem e aterramento elétricos são necessários. A 3M oferece uma variedade de soluções para emenda e terminação de média e alta tensão.
-
Proteção contra arcos voltaicosA fita de elastômero intumescente protege o cabo de falhas geradas de calor por arco-voltaico e chamas ocasionadas das falhas de cabo próximos Estas fitas elastoméricas são formuladas para gerar um acúmulo denso e isolante de carbonato quando exposto à alta temperatura. Usada como revestimento em aplicações de alta tensão, inclusive aéreas e subterrâneas.
- Espessura: 0,76 mm
- Alongamento: 90-150%
- Um revestimento de meia volta oferece proteção adequada na maioria das circunstâncias
- Altamente maleável
Fita premium
Fita de proteção contra arco elétrico retardadora de chama Scotch® 77
-

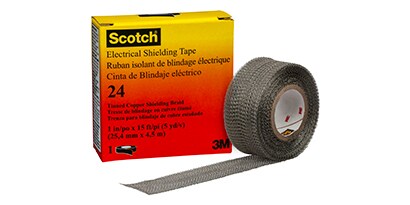

Blindagem elétricaUma fita de malha aberta totalmente metálica. Cria uma proteção em torno do condutor para obstruir o campo eletromagnético em cabos bifurcados.
- Largura: 1”-2”
- Espessura: 0,40 mm
- Alongamento: 70%
- Temperatura operacional: 0°C a 105°C
- Resistente ao fogo
- Resistente à corrosão
- Permite saturação completa da resina durante a emenda
Fita premium
Blindagem elétrica Scotch® 24
-

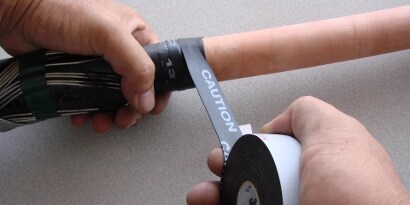

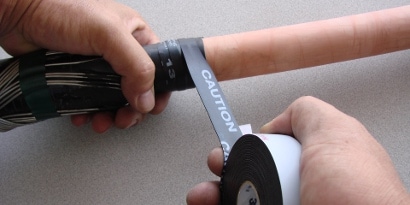

Semicondução elétricaUma fita de borracha que fornece blindagem contínua dentro de revestimentos de cabos multicamada. Como conduz eletricidade, ela jamais deve ser usada como a camada de revestimento externa em uma configuração para emenda de fita. Deve ser revestida com fita Scotch 33+ ou Scotch 23.
- Espessura: 0,76mm
- Temperatura operacional: 90°C
- Alongamento: 800%
- Resistente a UV
- Resistente à umidade
- Indicada para fornecer conexões parafusadas em barramentos isolados
Fita premium
-
Mastic é um material feito de borracha com propriedades de alongamento extremo. A fita de Mastic Scotch® 2228, por exemplo, possui alta maleabilidade e resistência dielétrica.
Aplicações duradouras + ótima para correções rápidas.
Saiba mais sobre a Fita Mastic e onde e quando usá-la.
-
O guia para escolher a fita isolante certa para cada aplicação.
Existem algumas regras básicas a serem seguidas quando você está selecionando uma fita isolante.
- Fitas de vinil tem um revestimento de PVC forte, flexível e resistente à abrasão, que proporciona uma barreira contra umidade e elementos corrosivos. Elas costumam ser a primeira opção e a mais econômica para os isolamentos primário e secundário.
- As fitas Mastic oferecem características de aderência e vedação excelentes a metais, borrachas e isolamentos de cabo e revestimentos. Elas oferecem resistência a raios UV e foram projetadas para condições externas porque resistem à umidade de maneira rápida e fácil.
- As fitas autofusão de borracha foram projetadas para serem usadas em emendas e terminações de fios e cabos com opções nominais de até 69 kV. Elas têm propriedades físicas e elétricas excelentes e são ideais para adicionar proteção contra umidade e revestimento para conexões e cabos elétricos.
Obtenha mais informações sobre seleção de produtos, aplicações e treinamento em nosso Centro de recursos elétricos
