A anatomia da fita isolante de PVC.

A fita isolante de PVC é versátil. Seu trabalho principal é isolar, mas uma boa fita formará uma vedação que resiste ao tempo, sol e calor.

webLoaded = "false" Loadclientside=No
Infographic showing 6 characteristics of electrical vinyl tape
webLoaded = "false"

Como escolher a fita isolante de PVC

  • Na seleção da fita isolante de PVC, existem seis fatores principais a serem considerados: Rigidez Dielétrica, alongamento, elasticidade, temperatura nominal, Adesão ao aço e espessura.

webLoaded = "false"
  • Rigidez Dielétrica

  • Alongamento

  • Elasticidade

Rigidez Dielétrica
  • Gloved hand holding roll of Scotch® Vinyl Electrical Tape Super 88 in front of electrical switch


    A Rigidez Dielétrica é o valor limite de um campo elétrico aplicado sobre a espessura do material. A tensão de ruptura é aquela que, quando aplicada através de um material isolante causa uma ruptura dielétrica, levando-o a se comportar de forma condutiva. Essas características expressam a capacidade de um material de atuar como um isolante elétrico.


    As fitas isolantes da 3M atendem a norma ABNT NBR 60454-3-1, garantindo a eficiência e segurança na instalação elétrica.

    • Para aplicações de baixa tensão (< 750 V), a fita isolante de PVC costuma ser a solução "habitual" para isolamento primário, revestimento complexo e resistência à abrasão e perfuração.
    • Para aplicações de média tensão: fita autofusão de borracha, Mastic e emendas e terminações contrátil a frio podem ser usados para criar o isolamento da conexão elétrica.
    • Sempre quando a fita autofusão de borracha ou mastic for utilizada, é necessário utilizar por cima a fita de PVC Scotch 33+ como revestimento externo, pois cria uma proteção adicional à perfuração, abrasão e contaminantes corrosivos.

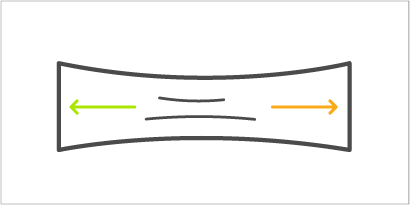

Alongamento
  • hands stretching tape on roll of Scotch® Vinyl Electrical Tape Super 33+™
    O alongamento do PVC


    A capacidade de uma fita de PVC se esticar é um dos maiores fatores para proteger e vedar a instalação. Um bom alongamento equivale à resistência à tração. Isso significa flexibilidade e boa conformidade ao fazer uma emenda uniforme e profissional.

    • Uma fita uso profissional se estica mais do que o dobro do comprimento original – até 210% – antes de se romper.
    • O requisito mínimo da norma ABNT NBR 60454-3-1 de alongamento da fita profissional é de 175% e de 125% para a fita uso geral
    • A fita isolante profissional possui alongamento elevado para se conformar, vedar e impedir a entrada de contaminantes.
    • E como esticam tão bem, elas são menos propensas a romper durante a aplicação, o que economiza tempo, materiais e frustração no trabalho.

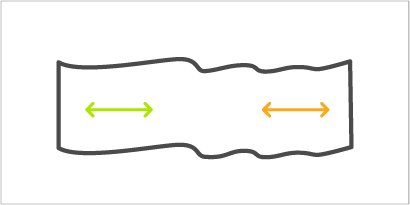

Elasticidade
  • hands releasing tape on roll of Scotch® Vinyl Electrical Tape Super 33+™


    Elasticidade é a capacidade de um material retornar à sua forma normal depois de ser esticado. A recuperação elástica de uma fita de PVC descreve sua capacidade de "voltar" de maneira eficiente ao seu comprimento original. Uma fita com excelente elasticidade continuará se contraindo depois de ser aplicada. Isso é essencial para ajudar a vedar conexões contra contaminantes externos. Essa recuperação da fita proporciona uma melhor proteção da emenda, formando uma vedação para resistir a ácidos, umidade e tempo.

    • As fitas de PVC uso profissional têm maior elasticidade, sendo mais maleáveis nas suas conexões.
    • Devido à memória elástica da fita, que é essa capacidade de esticar e retornar à sua forma original, as fitas isolantes profissionais possuem uma melhor vedação para resistir à ácidos, umidade e tempo
    • E como elas podem ser esticadas e reesticadas várias vezes sem se deformar, durante a instalação você tem mais tempo e flexibilidade para fazer o trabalho certo sem desperdício.
webLoaded = "false"
  • Temperatura

  • Aderência

  • Espessura


Temperatura
  • Scotch® Vinyl Electrical Tape Super 33+™ being wrapped around a cable outside

    A sua fita pode suportar o calor?
    Nem todas as fitas são feitas para colar em temperaturas extremas. Em calor extremo, a sua fita precisa de uma alta temperatura nominal para ajudar a evitar que o material resseque e se deteriore, ambos comprometendo o isolamento dielétrico. Durante a avaliação de fitas de PVC, a temperatura nominal baixa normalmente proporciona a menor temperatura de instalação. A temperatura nominal alta indica a temperatura operacional contínua mais alta da fita.

    • Uma fita de PVC uso profissional funcionará em uma ampla faixa de temperaturas, de 0ºC a 105 ºC
    • Em climas muito quentes, uma fita uso geral pode ter a sua cola mais “pegajosa” – algo a ser considerado se você usá-la para puxamento de cabos e não quiser que fique com o aspecto pegajoso.
    • Em caso de revestimento de uma fita Mastic em um ambiente severo, utiliza por cima uma fita Isolantes de PVC profissional.

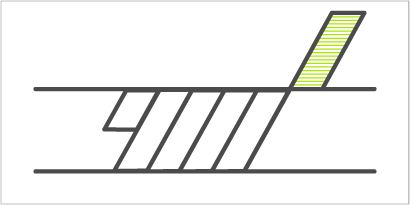

Aderência
  • Scotch® Vinyl Electrical Tape Super 33+™ being wrapped around a cable outside revealing adhesion


    A marcação e o enrolamento da fita são causados por diversos fatores, inclusive perda adesiva e instalação indevida. Contaminantes industriais e calor podem ser um fator importante. A fita pode se desenrolar, abrindo caminho para corrosão. A fita isolante de Uso Profissional possui em sua formulação matérias-primas de qualidade superior A aderência ao aço faz parte do teste da norma ABNT NBR 60454-3-1. Ele testa quanta força é necessária para puxar a fita de uma superfície de aço.

    • Quando a instalação elétrica precisa ser duradoura, a aderência da fita isolante é fundamental.
    • As fitas de uso geral para retenção temporária tendem a apresentar uma aderência ao aço nominal menor.
    • As fitas de uso profissional com aderência nominal maior se fixarão melhor a alguns plásticos, PVC, cobre e alumínio.
    • Elas também têm propriedades de aderência mais estáveis em uma faixa maior de temperaturas, o que significa que deverão se fixar quando você precisar e onde isso for necessário.

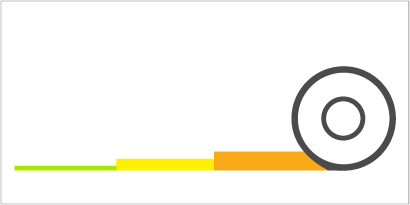

Espessura
  • gloved hand holding roll of Scotch® Vinyl Electrical Tape Super 88 wrapped on cable at construction site


    As fitas isolantes possuem diversas espessuras, porém quanto maior essa espessura, melhor a fita utilizada. A fita Scotch 33+ possui uma espessura de 0,19mm, o que a torna mais robusta e com isso pode-se dar menos voltas no momento de realizar uma emenda em uma instalação elétrica.

    • As fitas isolantes de uso geral costumam ter de 0,12mm a 0,15mm de espessura, sendo que 0,12mm é a espessura mais comum no Brasil. A fita Imperial da 3M possui 0,13mm e a fita Highland possui 0,15m.
    • As fitas de uso geral costumam ser mais usadas para puxamento de fios e cabos e proteções temporárias
    • As fitas isolantes de uso profissional, por terem uma maior espessura, costumam ser usadas em isolamento primários nos fios e cabos de baixa tensão
    • A fita Scotch 33+, além da isolação primária, por possuir uma espessura de 0,19m, pode também ser utilizada para proteções em ambientes severos, onde os cabos e emendas estão propensos à abrasão e perfurações.
    • A espessura também é importante na resistência dielétrica, que aumenta a cada camada sucessiva de revestimento. As camadas mais espessas proporcionam mais proteção contra UV em aplicações externas.
webLoaded = "false"

Comparações de desempenho para fitas isolantes de PVC

Você tem uma grande variedade de opções. Este gráfico de fácil leitura apresentará rapidamente o desempenho nominal.

webLoaded = "false" Loadclientside=No

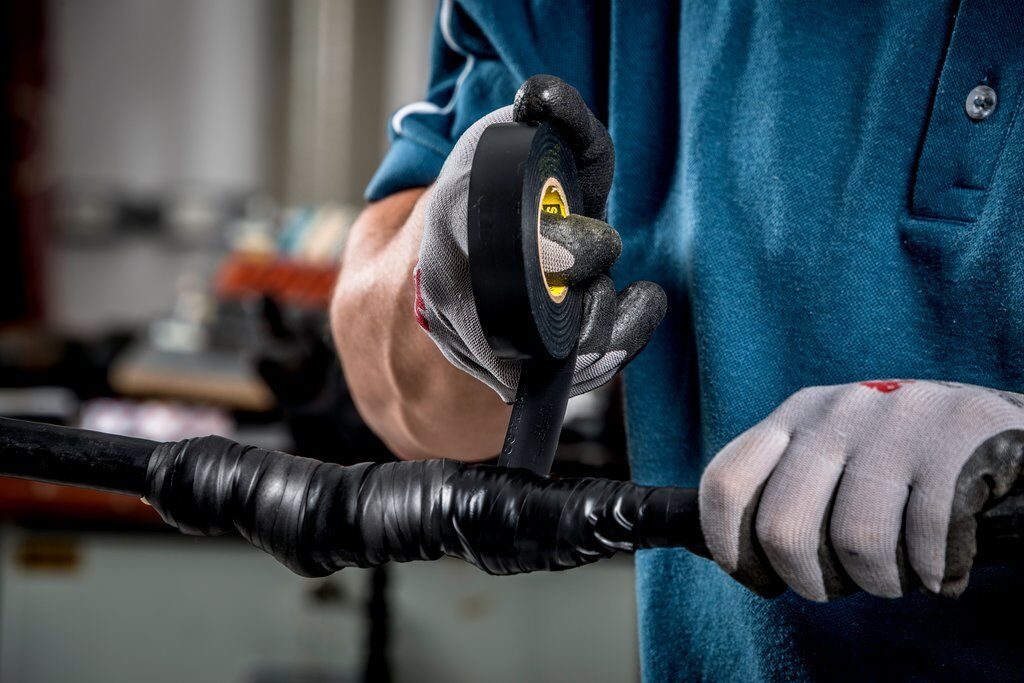

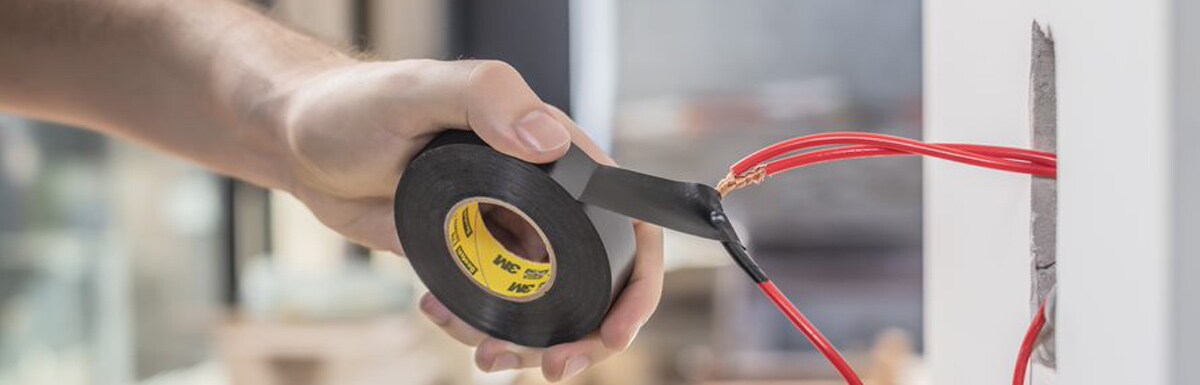

Hand wraps cable with Scotch® Vinyl Electrical Tape Super 33+
Fita isolante de PVC. Isolamento e proteção de instalações elétricas.
webLoaded = "false" Loadclientside=No
Fita Isolante em situações adversas.

A função principal de uma fita isolante é isolamento em baixa tensão, porém as fitas também podem ser utilizadas como proteção e reforço da capa do cabo em aplicações de baixa, média e alta tensão. Na imagem abaixo é possível verificar como a fita isolante ajuda a proteger a capa externa dos cabos:

webLoaded = "false" Loadclientside=No
Cable wrapped in vinyl electrical tape with 6 icons: moisture resistant, abrasion resistant, flame retardant, padding, voltage, UV protection
webLoaded = "false" Loadclientside=No
Solid orange background image.

Aprenda com os profissionais.

Por que eletricistas preferem fitas uso profissional?

  • Desempenho

    Aderência • Dielétrica • Alongamento • Temperatura

    As fitas isolantes de uso profissional possuem performance superior nos principais componentes que afetam o desempenho. Quanto mais forte for a cola e mais flexível e maleável for o filme de PVC, melhores serão o alongamento e a vedação. Se a instalação elétrica é crítica, um profissional prefere não correr riscos no seu trabalho, sua segurança ou sua reputação.

  • Economia de uso

    Trabalhos críticos • Industrial • Manufatura • MRO

    As instalações elétricas em uma unidade industrial exigem fitas de PVC que colem e permaneçam coladas com o tempo. Se a fita não suportar os procedimentos de manutenção exigidos, as empresas gastarão mais em reparos não programados. Uma fita mais espessa cria um revestimento mais forte, e isso significa mais proteção mecânica em ambientes adversos. A fita profissional tem menos propensão a soltar as pontas após aplicadas nos cabos. Ela se estica bem para formar uma vedação firme, proporcionando mais resistência contra contaminantes corrosivos. Como apresenta um alongamento excelente, os eletricistas normalmente usam menos fita para cobrir conexões, terminações e barramentos irregulares ou complexos.

  • Ambientes extremos

    Quente/frio • Umidade • Externo • Subterrâneo

    Um eletricista enfrenta condições adversas no trabalho. Em calor extremo, os eletricistas querem fazer o trabalho de maneira rápida e eficiente, especialmente ao revestir uma fita isolante de Mastic projetada para escorrer quando quente. Se uma fita de Uso Geral, com baixa força adesiva, for usada em um ambiente muito quente, com o passar do tempo, ela soltará, ficará quebradiça e se romperá, comprometendo o isolamento elétrico.

  • Tranquilidade

    Segurança • Confiabilidade • Qualidade • Reputação

    Quando é difícil chegar a uma instalação, como a luz em um estádio, no alto do mastro de um transatlântico ou no fundo de um poço de mina, os eletricistas gostam de "fazer certo já da primeira vez". Para profissionais, faz sentido usar alguns dos produtos mais resistentes e duráveis. Uma fita de qualidade profissional aplicada corretamente ajuda a reduzir o risco de tempo de inatividade causado por falhas elétricas comuns. As fitas profissionais foram projetadas para aplicações críticas quando você não pode falhar.

webLoaded = "false"

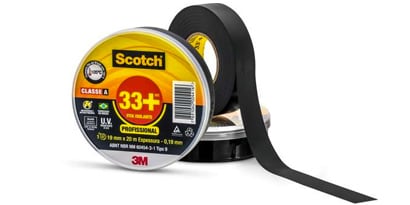

Compare fita isolante de PVC: Uso Profissional e Uso Geral

  • Three Scotch® Premium Vinyl Electrical Tapes

    Uso Profissional

    As fitas isolantes para uso profissional (como a Scotch® 33+) possuem alta durabilidade, alongamento ideal, não descolam, possuem maior resistência ao tempo e à abrasão.


    • Faixa de temperatura: de 0 °C a 105 °C
    • Alongamento: 210%
    • Adesão ao aço: 3,6 N/cm
    • Certificada ABNT NBR 60454-3-1
    • Espessura: 0,19mm

    Fita Isolante 3M™ Scotch™ 33+

  • Two Scotch® General Purpose Electrical Tapes

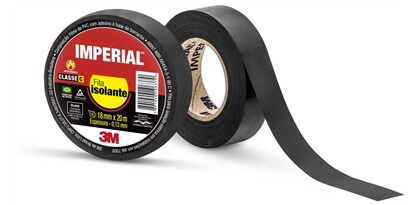

    Uso Geral

    A fita isolante uso geral (como a 3M ImperialMR) é utilizada para puxamento de cabos e proteções temporárias ou de baixa criticidade.


    • Faixa de temperatura: de 0 °C a 90 °C
    • Alongamento: 180%
    • Adesão ao aço: 2,8 N/cm
    • Certificada ABNT NBR 60454-3-1
    • Espessura: 0,13mm

    Fita Isolante 3M™ Imperial®


webLoaded = "false"
  • Scotch® Premium Electrical Tapes

    A chave para escolher a fita isolante certa para a aplicação.

    Existem algumas regras básicas a serem seguidas quando você está selecionando uma fita isolante.


    • A fita isolante tem um revestimento de PVC forte, flexível e resistente à abrasão, que proporciona uma barreira contra umidade e elementos corrosivos. Elas costumam ser a primeira opção e a mais econômica para os isolamentos primário e secundário.
    • As fitas de Mastic oferecem características de aderência e vedação excelentes a metais, borrachas e isolamentos de cabo e revestimentos. Elas oferecem resistência a raios UV e foram projetadas para ambientes externos porque resistem à umidade de maneira rápida e fácil.
    • As fitas de borracha autofusão foram projetadas para ser usadas em emendas e terminações de fios e cabos com opções nominais de até 69 kV. Elas têm propriedades físicas e elétricas excelentes e são ideais para adicionar proteção contra umidade e revestimento para conexões e cabos elétricos.

    Obtenha mais informações sobre seleção de produtos, aplicações e treinamento em nosso Centro de recursos elétricos.
