Fitas eletricamente condutoras 3Mpara Indústria e Produção

A escolha das Fitas Eletricamente Condutoras 3M™ para aterramento, blindagem e fixação inclui requisitos básicos de aplicação, como tipos de fita, suportes/condutores, enchimentos e adesivos. Você pode escolher soluções para fatores tão específicos como alvo R, tipo de superfície de contato, nível de adesão, espessura da linha de colagem, caminho de condutividade XYZ ou Z, faixa de temperatura operacional e condições ambientais.

Tipos de fitas

Sua necessidade pode ser uma fita face única para cobrir uma lata de blindagem, uma fita dupla face para aterrar um circuito impresso flexível ou uma fita de adesivo transferível para laminar um filme para empilhamento personalizado no aterramento de um sensor. A 3M tem todos os três tipos de fita para seus projetos exclusivos – fitas face única, dupla face e de adesivo transferível.

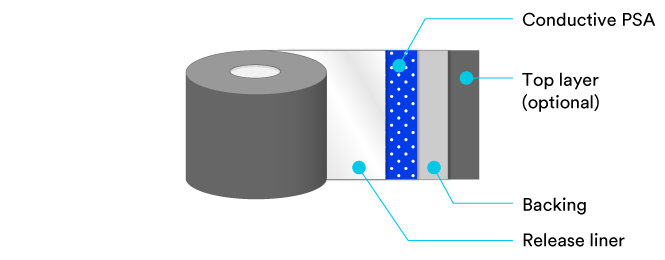

Fitas face única - blindagem de EMI, cobertura e aterramento

Essas fitas eletricamente condutoras fornecem condutividade do eixo XYZ, com base no tipo de adesivo condutor e no tipo de suporte condutor. Algumas fitas oferecem uma camada superior opcional para proporcionar recursos adicionais como cor, anticorrosão, condutividade e propriedades isolantes.

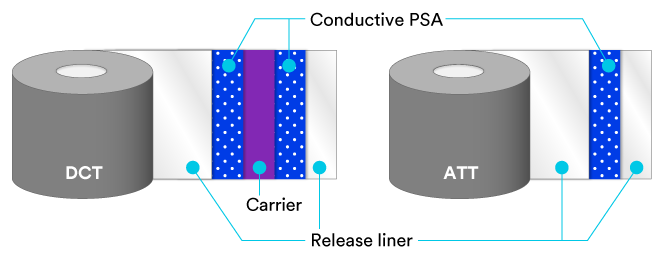

Fitas dupla face – aterramento e blindagem no espaço da linha de colagem

As Fitas Dupla Face Eletricamente Condutoras 3M™ incluem:

Fitas de revestimento duplo (DCTs)
As DCTs têm um condutor com adesivo revestido em ambos os lados. Essas fitas são altamente condutoras através da espessura do adesivo (eixo Z) e do plano do adesivo (eixo XY). A aplicação pode ser semelhante à das fitas de adesivo transferível (ATT), mas as DCTs são mais fáceis de manusear e cortar.

Fitas de adesivo transferível (ATTs)
As ATTs fornecem alta condutividade através da espessura do adesivo (eixo Z). O adesivo é revestido diretamente a uma fita protetora (liner) de liberação em ambos os lados, tornando-o ultraconformável. As ATTs são frequentemente laminadas em filmes e outros materiais para empilhamentos personalizados.

Suportes/condutores de fita

As Fitas Face Única Eletricamente Condutoras 3M™ apresentam suportes e as Fitas Dupla Face Eletricamente Condutoras 3M™ apresentam condutores que fornecem estabilidade e conformabilidade, bem como elasticidade variável e eficácia de blindagem.

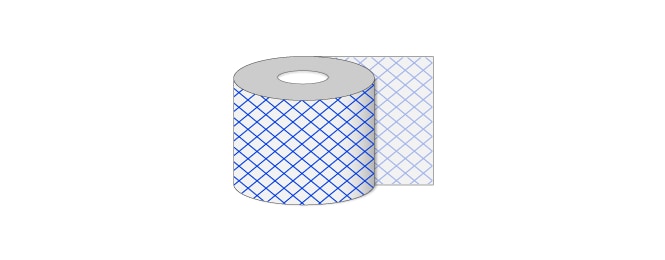

Fitas condutoras de tecido

Muitas de nossas fitas incluem um condutor ou suporte de tecido com partículas condutoras aderidas. As fitas condutoras de tecido de fácil manuseio são muito flexíveis e conformáveis, incluindo ao redor de alguns cantos, e oferecem maior resistência a rasgos.

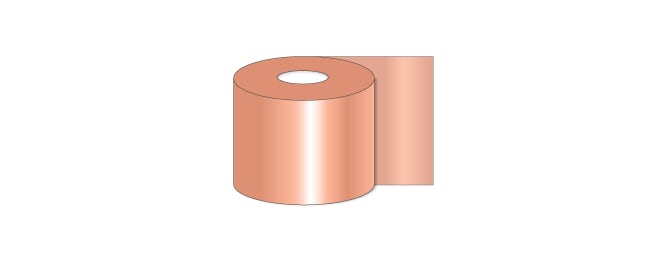

Fitas laminadas

Com dorso de folhas metálicas, incluindo cobre, essas fitas oferecem maior eficácia de blindagem contra EMI e podem ser muito conformáveis com base na espessura da camada laminada e da camada adesiva.
Enchimentos

As Fitas Adesivas Eletricamente Condutoras 3M™ aproveitam a experiência da 3M em matrizes de partículas condutoras para um desempenho extremamente alto no aterramento e na blindagem. Nossa variedade de enchimentos condutores, incluindo Ni, Cu, prata, grafite e outros, está disponível para uma ampla gama de desempenho elétrico.
Adesivos

Nossa gama de adesivos eletricamente condutores permite que você especifique diferentes níveis de adesão a uma variedade de substratos e superfícies. As matrizes de partículas dentro dos adesivos podem oferecer desempenho condutor para contato R, condutividade dos eixos XYZ/Z e muito mais. Nossos adesivos eletricamente condutores mais recentes incluem o adesivo condutor sensível à pressão (CPSA) de poliolefina.

Imagem com fundo gradiente mostrando a estrutura molecular do adesivo condutor de poliolefina.

Apresentando o Adesivo Eletricamente Condutor 3M™ Série 5113

A ciência dos materiais e a experiência em gerenciamento de EMI/RFI da 3M trazem a você a formulação química do adesiva condutor sensível à pressão de poliolefina, ajudando a proporcionar uma vida útil mais longa para as aplicações mais exigentes da atualidade.

Adesivo Face Única Eletricamente Condutor 3M™ 5113SFT

Adesivo Dupla Face Eletricamente Condutor 3M™ 5113DFT
